DZD2型單片電磁制動器

　　一、用途

　　DZD2 型單片電磁制動器廣泛應用于紡織、印染、印刷、造紙、包裝、建筑、船舶等機械傳動系統中，也適用于其它機械傳動系統中的定位、制動、微動等場合。

　　二、工作原理和性能特點

　　DZD2 型單片電磁制動器主要有勵磁部分（磁軛 1、線圈 2、摩擦片 3）和聯接組合件（銜鐵 4、彈簧片 5、聯接法蘭 6）兩部分組成。當勵磁線圈 2 通電時，產生磁通，磁軛 1 吸合銜鐵 4，閉合磁路，從而產生摩擦力矩，使傳動部分制動，當線圈 2 斷電后，銜鐵 4 在彈簧片 5 的作用下釋放，使制動解除。

　　該型制動器屬于干式制動器，它沒有空載力矩，接通和斷開時間短，使用壽命長，性能穩定且結構緊湊，安裝方便，是各種機械傳動系統中理想的自動化執行元件。

　　三、性能參數

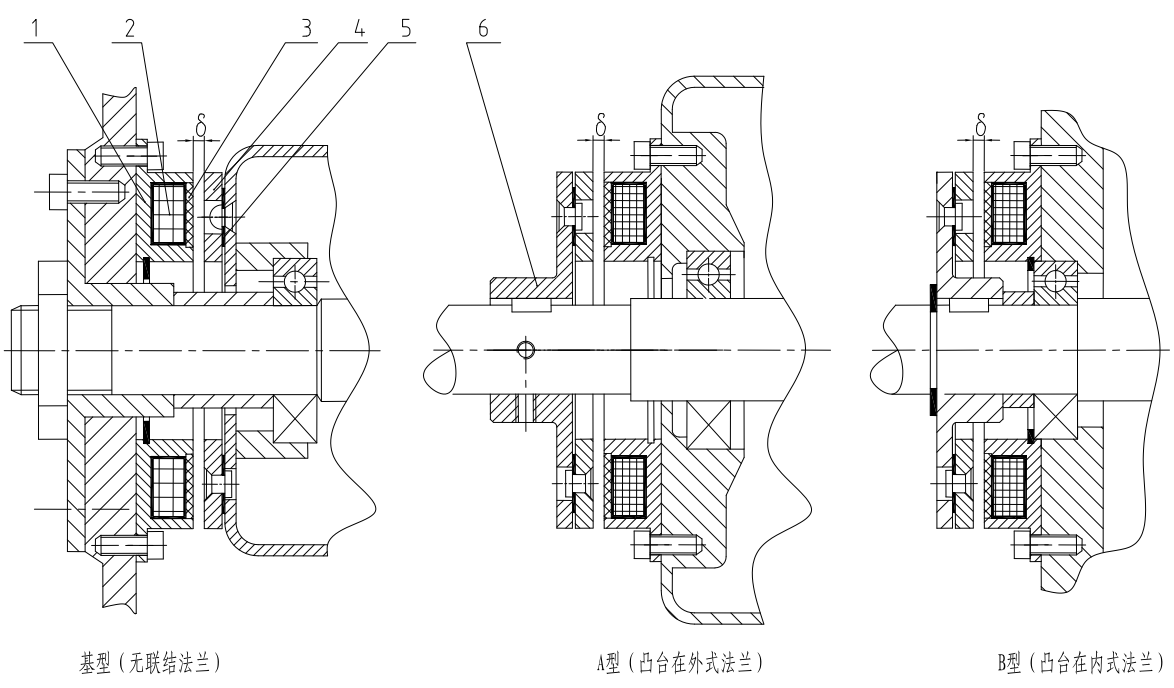

　　四、安裝注意事項及安裝結構示意圖

　　1、 摩擦副表面不得有油脂類物質沾染。

　　2、 制動器配合的軸孔與軸的精度 H8/h7。

　　3、 制動器主、從動側需固定，不允許軸向竄動，同時保證工作氣隙“δ ”。

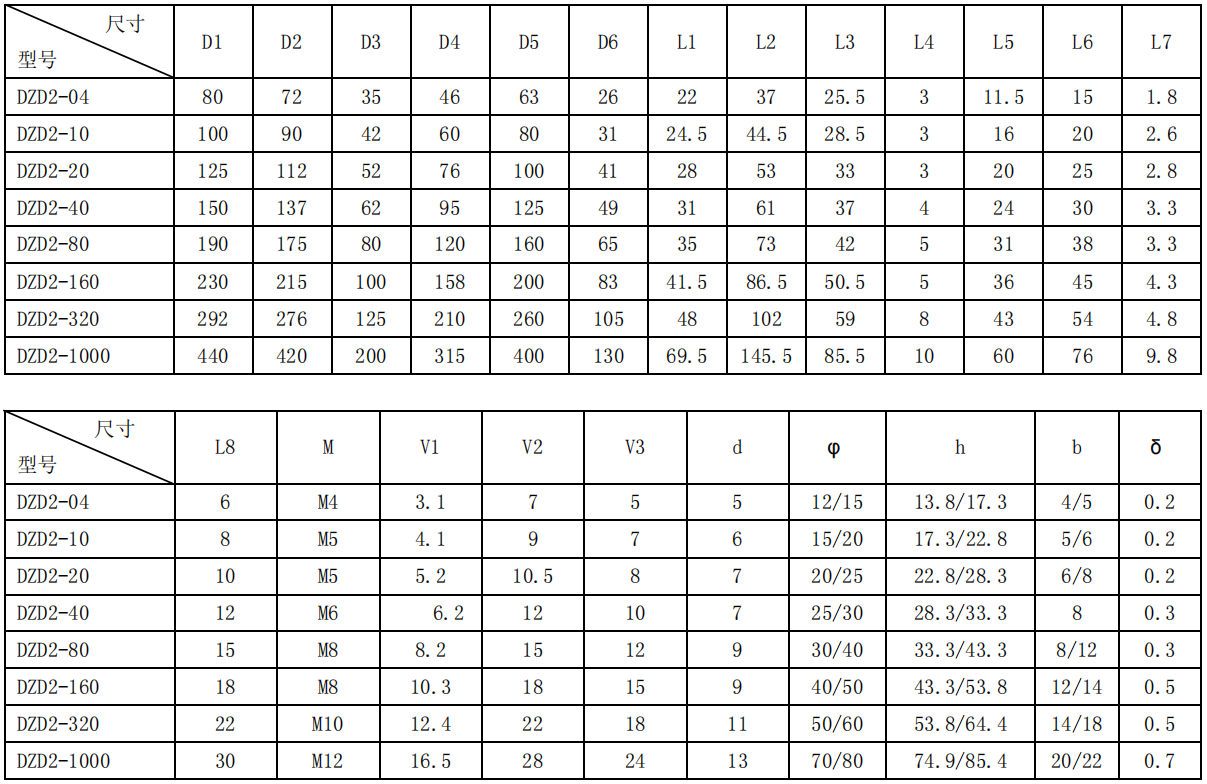

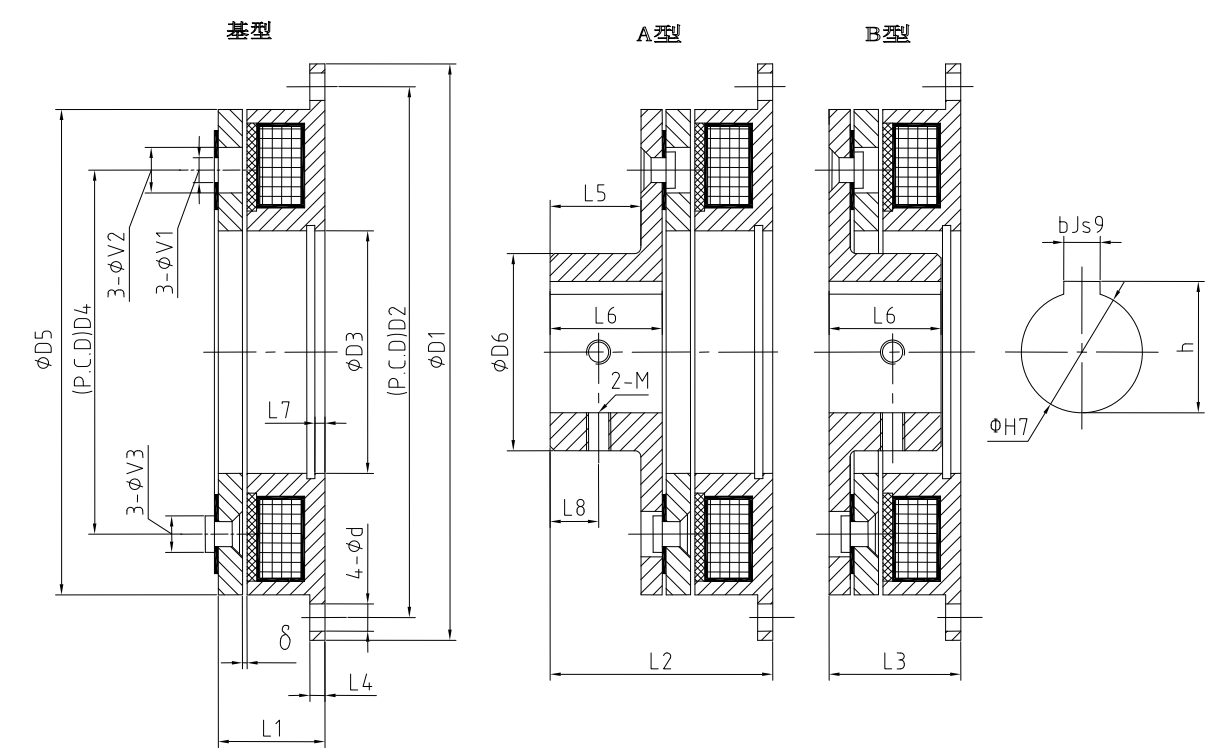

　　五、安裝尺寸簡圖及安裝尺寸表
