SDZK塊式電磁制動器

　　? 產品特點

　　制動力矩大、體積小、溫升低、噪音低、壽命長、能耗低、制動速度快、安全可靠性高。

　　? 產品用途

　　廣泛用于各種有齒或無齒類電梯曳引機上。

　　? 結構及工作原理

　　SDZK 型板塊式制動器其勵磁線圈 7 通電時，銜鐵 5 被電磁體 3 吸合，制動塊 6 的閘瓦松開，制動解除；線圈 7 斷電時，銜鐵 5 在彈簧 2 的推力下實現制動塊 6 的閘瓦對輪轂制動。（即斷電制動，通電松閘），該型號制動器配備遠程監控的微動開關和手動松閘的凸輪機構，便于實際操作。

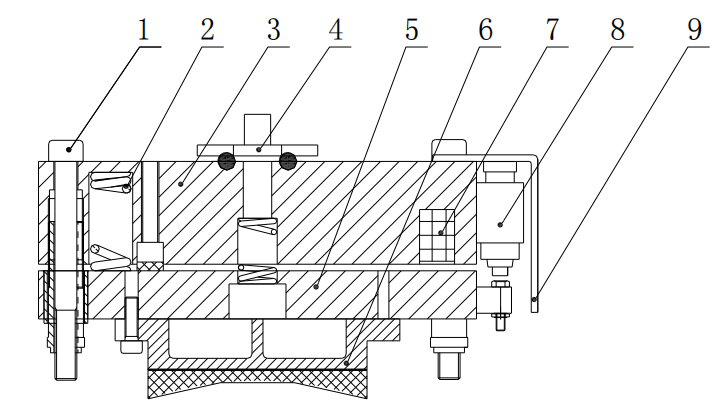

　　1. 安裝螺釘 2.制動彈簧 3.電磁體 4.手動松閘裝置 5.銜鐵 6.制動塊 7.勵磁線圈 8.微動開關 9.防護罩

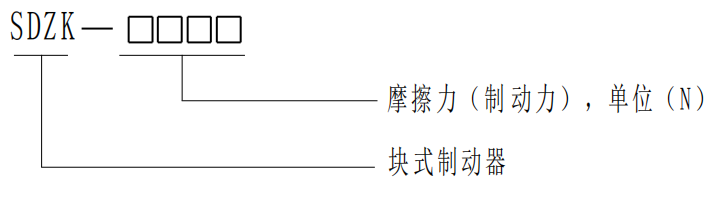

　　型號及意義

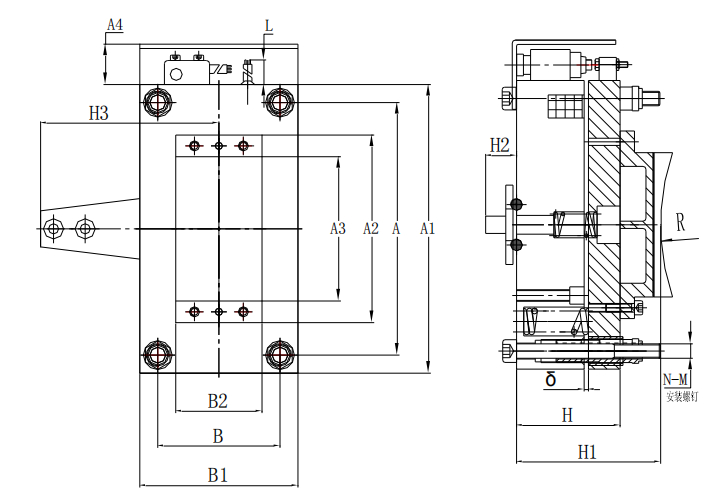

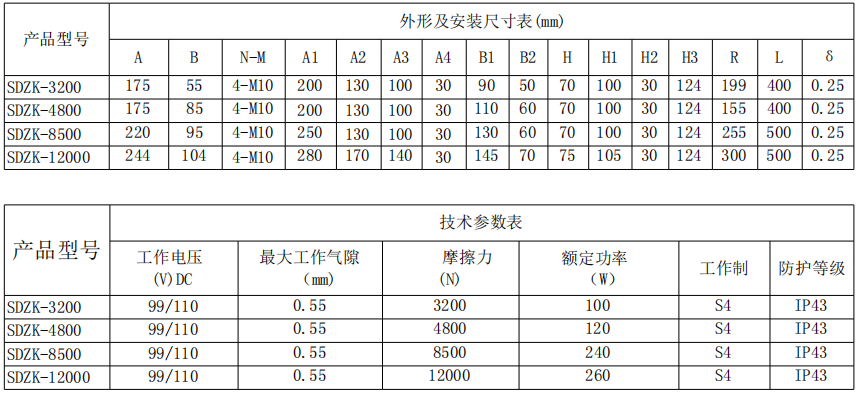

　　技術參數及安裝尺寸表

　　注：制動器工作電壓及制動輪半徑（R）由客戶定貨決定。

　　本公司可根據客戶設備需要，獨自設計、制造此類產品。
