SDZP盤式電磁制動器

　　產品特點

　　制動力矩大、溫升低、噪音低、壽命長、能耗低、制動速度快、安全可靠性高。

　　產品用途

　　廣泛用于各種有盤式軸剎制動裝置的有齒或無齒類電梯曳引機上，共同構成曳引機的制動系統。

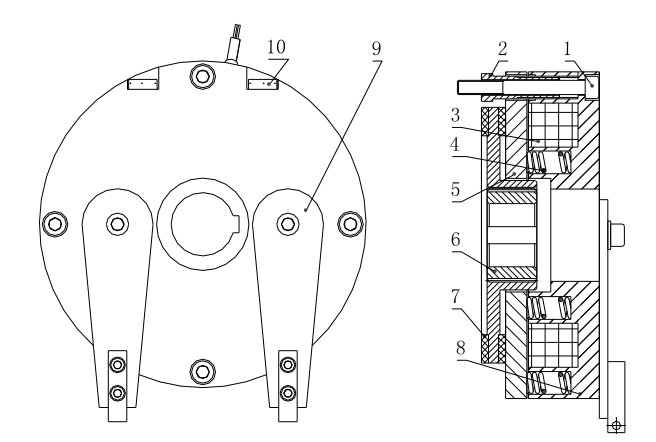

　　結構及工作原理

　　SDZP 型盤式制動器的勵磁線圈 3 通過直流電時，產生磁場，由于電磁體 8 和銜鐵 5 都是有純度較高的軟磁材料制成，磁阻小，可產生較大的磁力，根據電磁鐵原理，銜鐵 5 被電磁體 8 吸合，制動盤 7 被釋放；斷電時，銜鐵在彈簧 4 的推力下壓緊制動盤 7，實現制動。該型號制動器配備遠程監控的微動開關和手動松閘的凸輪機構，便于實際操作

　　1.安裝螺釘 2.空心螺栓 3.勵磁線圈 4.制動彈簧 5.銜鐵 6.齒輪套 7.制動盤 8.電磁體 9.手動松閘裝置 10.微動開 關

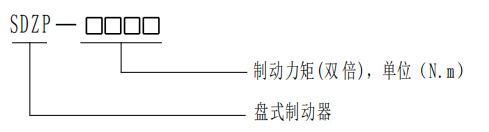

　　型號及意義

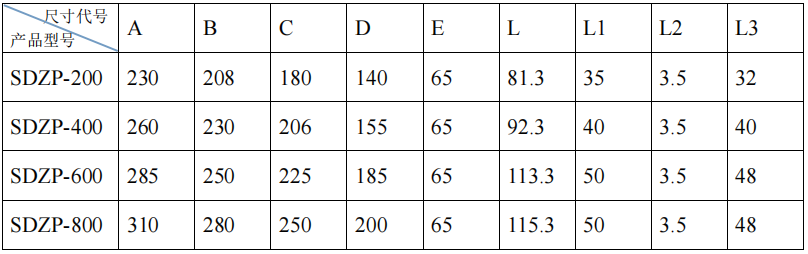

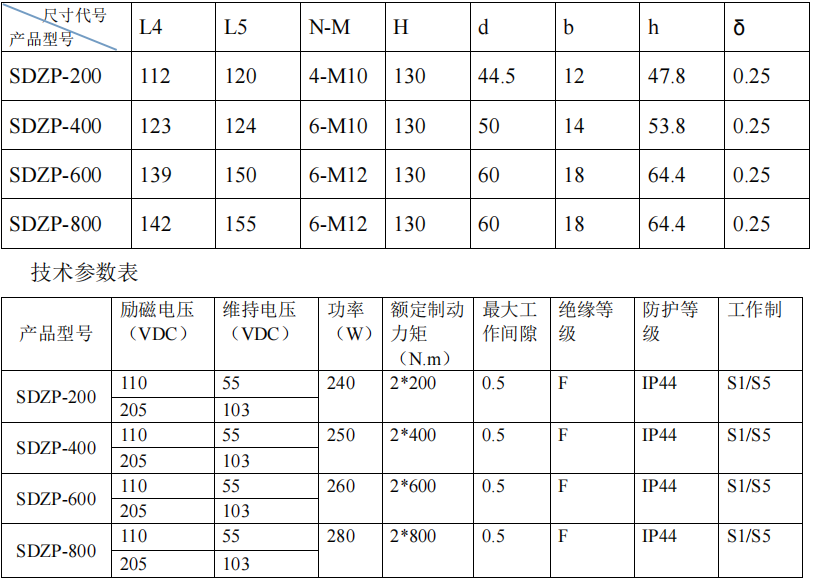

　　技術參數及安裝尺寸表

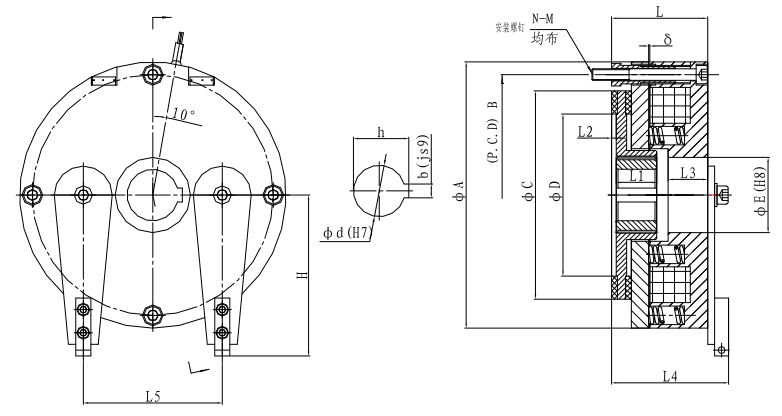

　　外形及安裝尺寸圖

　　注：制動器工作電壓由客戶定貨決定。

　　本公司可根據客戶設備需要，獨自設計、制造此類產品。
